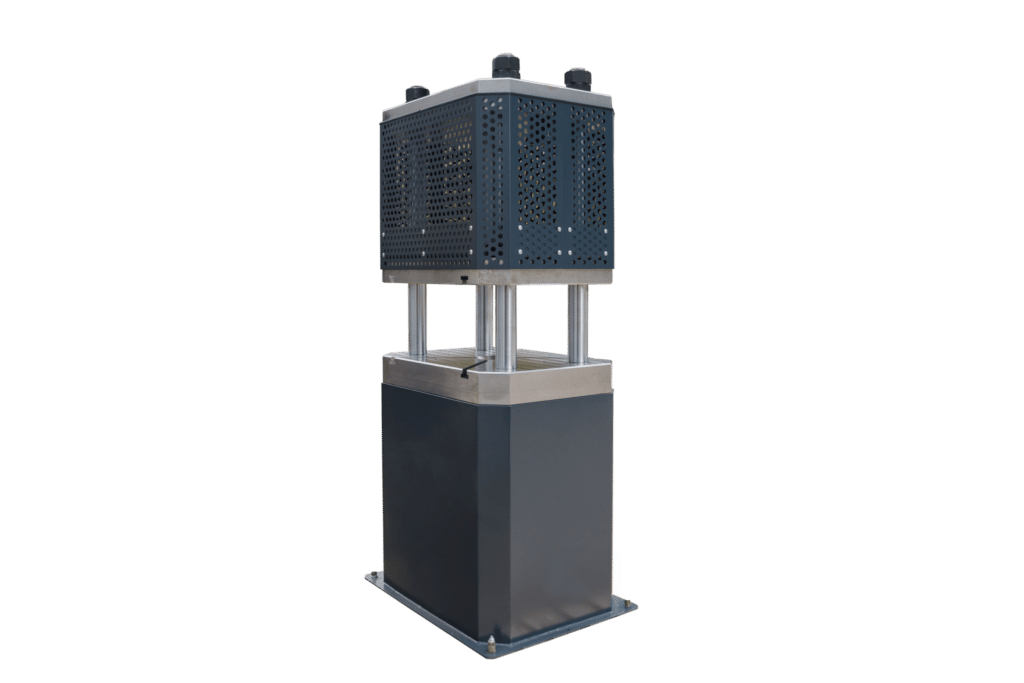

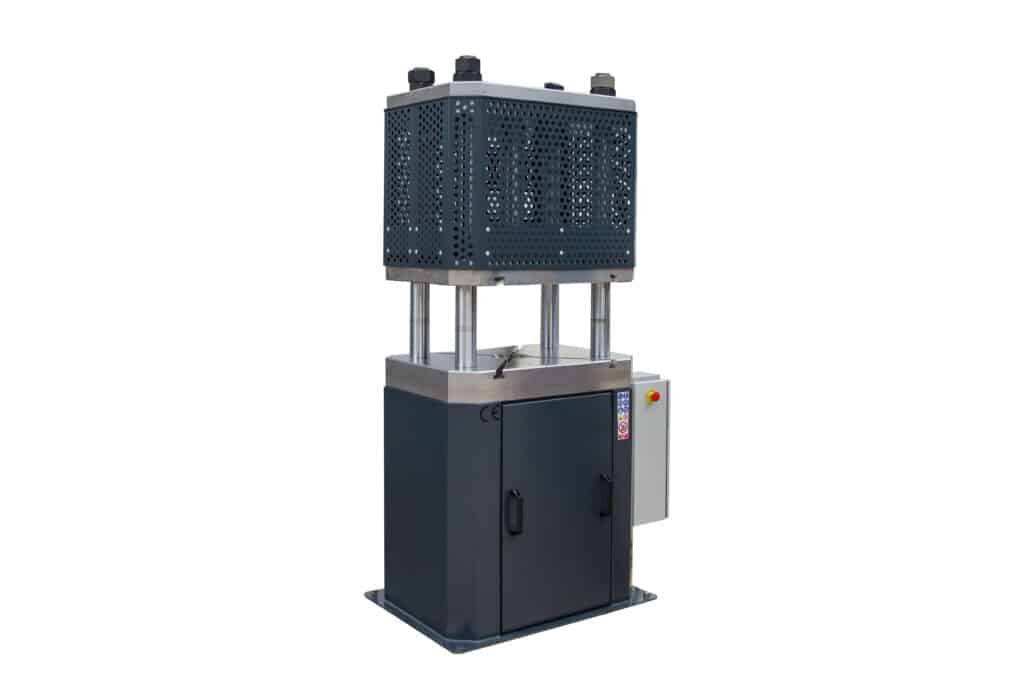

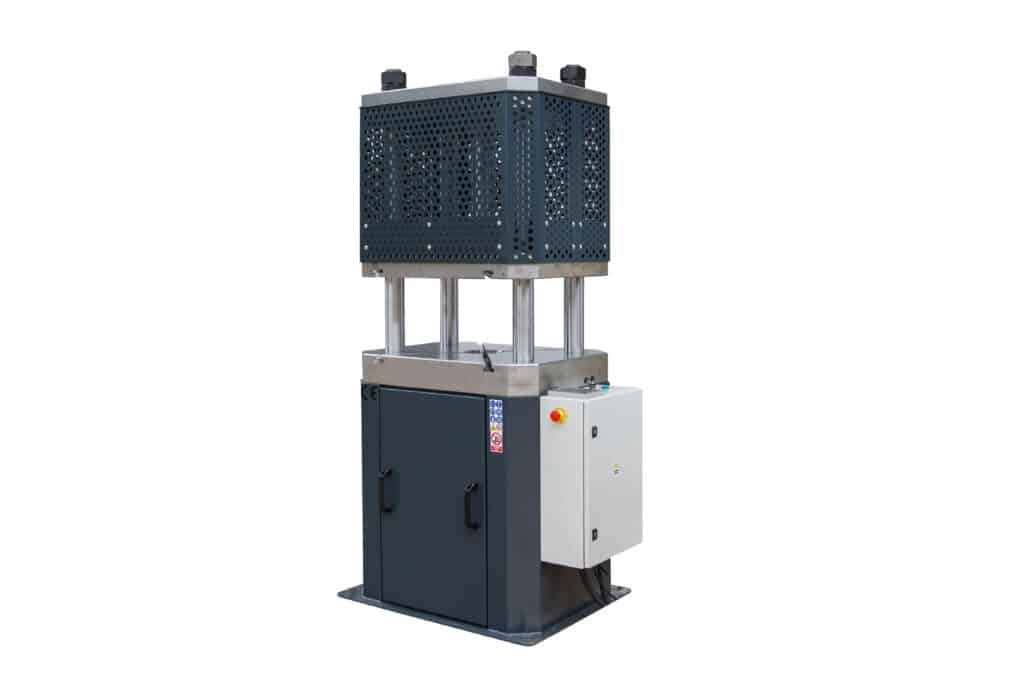

Hydraulpress FCP50

FCP50 är vår optimala hydraulpress för toppbord med 4-kolumnstyrning, idealisk för arbeten som:

skärande
stansning
stämpling
krympning
prägling

En hydraulisk kraftenhet är inbyggd i den nedre delen av kroppen. Tack vare denna lösning minskar vi mängden utrymme som behövs för att lokalisera pressen.

Den vertikala hydrauliska pressen kännetecknas av:

styvhet
styrka
repeterbarhet
intuitiva kontroller
felfri

Maskinen har två driftlägen, manuell och automatisk:

Manuell: låter dig styra kolvens slag i hela arbetsområdet, dvs 350 mm, med hjälp av fotreglagen (vänster-förlängning, höger-indragning). Det här läget låter dig ställa in t.ex. dies och dies exakt).
Automatisk: med bara en omkopplare utför tryckningen upprepade gånger den kolvcykel som tidigare ställts in av operatören.

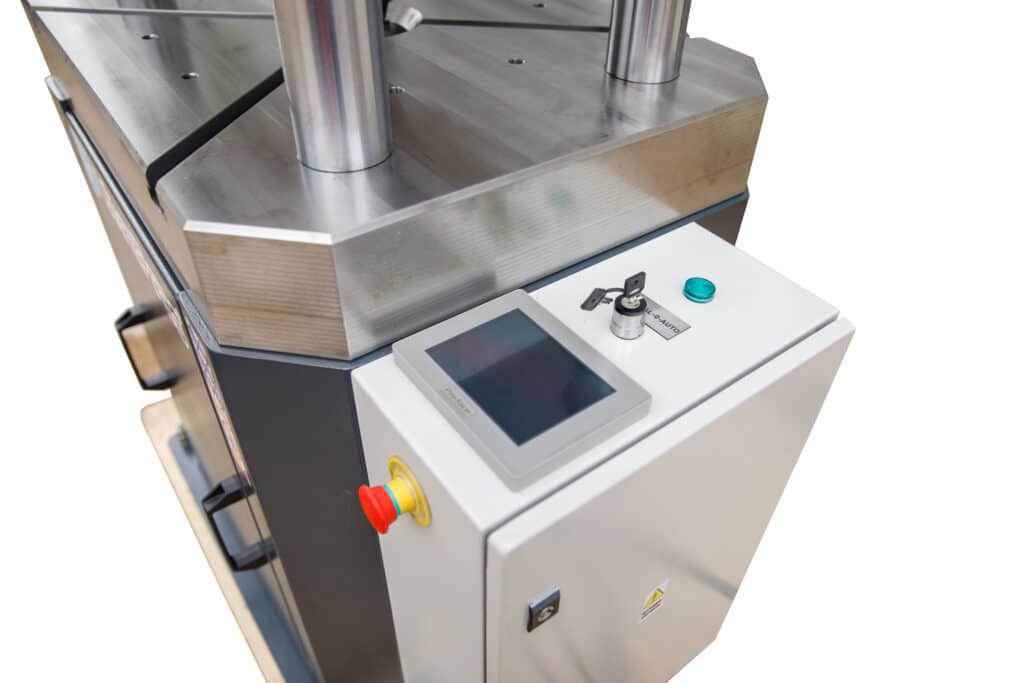

FCP50 har en ProFace från Schneider Electric pekkontroll. Tack vare detta alternativ är det möjligt att ställa in kolvens position upp till 0,1 mm.

Maskinens egenskaper

Maskin

Maskinen drivs av ett aggregat på 250bar 5kW.
Det maximala trycket på 50T genereras av en hydraulcylinder med en kolvdiameter på 160 mm.
Styrning av hydraulcylindern är möjlig i varje steg av dess drift
Arbetsyta mellan pelare 650mm x 350mm.
T-kanaler för montering av verktyg och utrustning som behövs för arbetet.

Kontroller

Pressen är försedd med en elbox med implementerad styrning.
Hydraulcylindern styrs av fotpedaler.
Kolvens slag regleras av en elektronisk styrenhet, tack vare vilken det är möjligt att ställa in arbetsverktygets position med en noggrannhet på 0,1 mm, vilket gör det möjligt för operatören att bestämma ställdonets ändlägen.
De hydraulventiler som är tillgängliga för operatören möjliggör justering av kolvens förlängningshastighet och tryck.
Maskinen arbetar i automatiskt eller manuellt läge.

Säkerhet

CE-märkning: Maskinen uppfyller säkerhets- och hälsovillkoren i Europeiska unionens maskindirektiv 2006/42 / EG.
Maskinen har fyra nödstoppsknappar som gör att maskinen kan stoppas när som helst under drift.

Maskintransport

Maskinen är utrustad med ett transportöga för gafflarna på en gaffeltruck.

Tekniska parametrar

Motoreffekt: 5 kW
Motorhastighet: 1450 rpm
Pressens tryckkraft: 50 000 kg
Kolvförlängningshastighet: 10 mm/s
Dimensioner (mm): Längd 750, Höjd 2450, Bredd 1150
Total kraft: 250 bar
Egen vikt: 2700 kg
Kolvslag: 350 mm
Tabell: 650 mm x 490 mm
