Hydraulpress UPV28

UPV28 är vårt flaggskepps hydraulpress som passar perfekt för denna typ av arbete:

skärning
bigning
pressning
stansning
tryckning
extrudering

Ett hål av typen fi40 gjordes centralt under kolven på bordet samt i den nedre delen av kroppen som möjliggör fri avlägsning av exempelvis avfall vid bigning.

Tack vare möjligheten att byta bord kan vi anpassa maskinen till arbete med material av större eller mindre dimensioner.

Den vertikala hydraulpressen kännetecknas av:

styvhet
styrka
upprepning
intuitiv styrning
tillförlitlighet
mobilitet

Maskinen tillhandahåller två arbetslägen, manuell och automatisk:

Manual: låter dig styra kolvens slag i hela arbetsområdet, d.v.s. 150 mm, med hjälp av fotomkopplare (vänster-dra, höger bakåt). Detta läget tillåter exakt inställning av exempelvis (bigningar samt pressmaskiner).

Automatiskt: Med hjälp av en enda omkopplare utför pressen tidigare förinställda upprepade slag med kolven.

Maskinens egenskaper

Maskin

Maskinen drivs med hjälp av 220bar 4 kW aggregat.
Maximalt. Trycket på 28 T genereras av en hydraulcylinder med en kolvdiameter på 130mm.
Styrning av hydraulcylindern är möjlig vid varje steg av dess drift.
Arbetsbordet med dimensioner 300×325 mm eller 700×355 tillhandahåller några rader med M12 gängade hål som möjliggör montering av verktyg och instrument som är nödvändiga för arbete.
Den gängade änden av kolvstången M55x2 möjliggör användning av olika typer av muttrar för fästverktyg.

Styrning

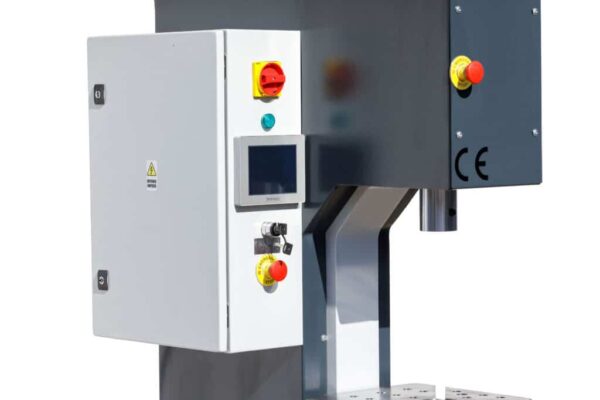

Pressen var utrustad med en elektrisk låda med implementerad styrning.
Hydraulcylindern styrs av en fotomkopplare.
Kolvens slagverk regleras med hjälp av elkontroll, varigenom det är möjligt att ställa in arbetsverktyget med en exakthet på upp till 0,1 mm, vilket gör att operatören kan bestämma ställdonets extrema positioner.
Justeringen av kolvens slaghastighet och tryckkraft tillhandahålls av hydraulventilerna som är tillgängliga för operatören.
Maskinens arbete utförs i manuellt eller automatiskt läge.

Säkerhet

CE märkning: Maskinen uppfyller Europeiska Unionens riktlinjer för maskinbyggande samt för säkerhet och hälsokrav 2006/42 / EG.
Maskinen har fyra nödstoppsknappar som tillåter att maskinen stannar när som helst under driften.
Fotpedalerna är utrustade med en blockad som förhindrar plötslig aktivering, som orsakar okontrollerad drift av maskinen.

Maskinens transport

Maskinen är utrustad med transportkanaler under gaffeltruckens gafflar.

Tekniska parametrar

Maskinens kraft: 4 kW
Motorn rotationshastighet: 1400 rpm
Pressens tryckkraft: 28000 kg
Hastighet på kolvens förlängning: 10 mm/s
Dimensioner (mm): Längd 600, Höjd 2000, Bredd 550
Aggregatets kraft: 200 bar
Egen vikt: 650 kg
Kolvens slagvolym: 150 mm
Bord: 300 mm x 325 mm eller alternativt 700 mm x 350 mm
