Hydraulpress UPV80

UPV80 är vårt flaggskepps hydrauliska press, perfekt lämpad för följande verk:

skärande
stansning
stämpling
krympning
extrudering

Centralt under kolven i bordet och i den nedre delen av kroppen har ett Ø100-hål gjorts, vilket tillåter att t.ex. avfall faller fritt under stansningen.
Tack vare möjligheten att byta ut borden kan vi anpassa maskinen för att arbeta med material av större eller mindre dimensioner.

Den vertikala hydrauliska pressen kännetecknas av:

styvhet
tvinga
repeterbarhet
intuitiva kontroller
felfri
rörlighet

Maskinen har två driftlägen, manuella och automatiska:

Manuell: låter dig styra kolvens slag i hela arbetsområdet, dvs 150 mm, med fotomkopplarna (vänster förlängning, högerdragning). Detta läge möjliggör exakt inställning av t.ex. matriser och matriser).

Automatisk: med bara en omkopplare utför pressen upprepade gånger kolvcykeln förinställd av operatören.

UPV80 har ProFace av Schneider Electric touch-kontroll. Tack vare detta alternativ är det möjligt att ställa in kolvens läge upp till 0,1 mm.

Maskinens egenskaper

Maskin

Maskinen drivs av ett aggregat på 250 bar 7,5 kW.
80T tryck genereras av en hydraulcylinder med en kolvdiameter på 120mm.
Styrning av hydraulcylindern är möjlig i varje steg av dess drift.

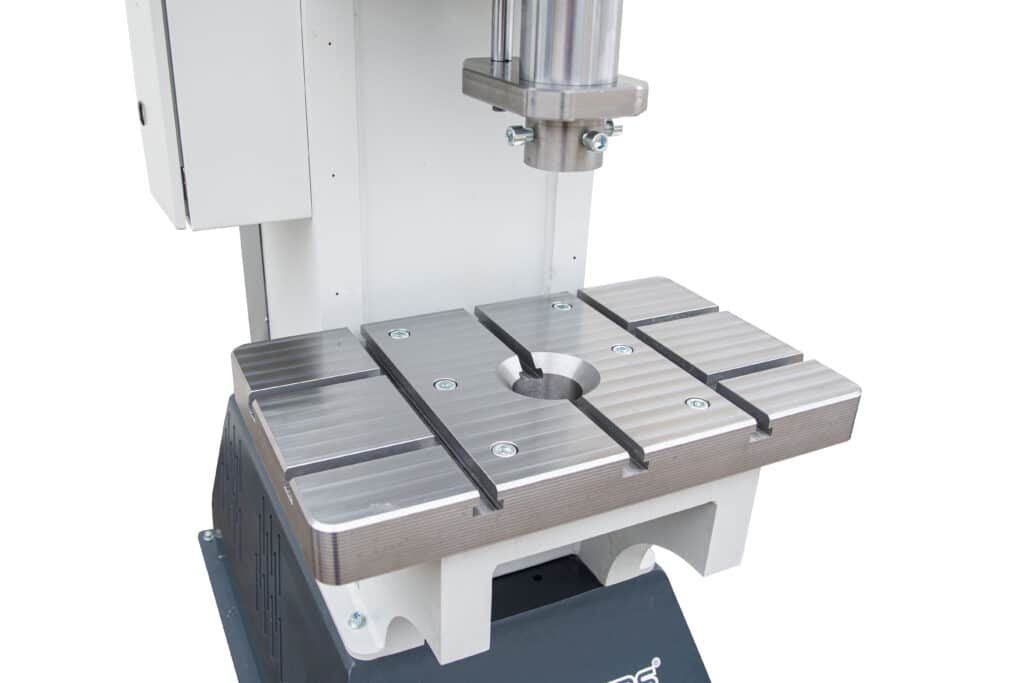

Arbetsbordet med måtten 650mm x 490mm har T-kanaler som möjliggör montering av verktyg och instrument som krävs för arbete.
Fi40-tappen tillåter installation av olika typer av verktyg.

Kontroller

Pressen har utrustats med en elbox med implementerad styrning.
Hydraulcylindern styrs av fotpedaler.
Kolvens slag regleras av en elektronisk styrenhet, tack vare vilken det är möjligt att ställa in arbetsverktygets position med en noggrannhet på 0,1 mm, vilket gör det möjligt för föraren att bestämma ställdonets ändlägen.
De hydraulventiler som finns tillgängliga för operatören möjliggör justering av kolvens förlängningshastighet och tryck.
Maskinen fungerar i automatiskt eller manuellt läge.

Säkerhet

CE-märkning: Maskinen uppfyller säkerhets- och hälsovillkoren i Europeiska unionens maskindirektiv 2006/42 / EG.
Maskinen har fyra nödstoppsknappar som gör att maskinen kan stoppas när som helst under drift.

Maskintransport

Maskinen är utrustad med ett transportöga för gafflarna på en gaffeltruck.

Tekniska parametrar

Motoreffekt: 7.5 kW
Motorhastighet: 1450 obr/min
Pressens tryckkraft: 80 000 kg
Kolvförlängningshastighet: 10 mm/s
Dimensioner (mm): Längd 1200, Höjd 1800, Bredd 870
Total kraft: 250 bar
Egen vikt: 2300 kg
Kolvslag: 150 mm
Tabell: 650 mm x 490 mm
